Ferraillage : le guide complet pour un béton armé solide et durable

◤

◤

◤

Le ferraillage, c'est ce réseau d'acier caché dans le béton qui fait toute la différence entre une dalle qui tient et une fissure qui s'ouvre. Lorsque j'ai commencé à travailler sur des chantiers de rénovation il y a plus de dix ans, j'ai cru qu'on pouvait faire l'économie de calculs précis. Erreur. La première dalle que j'ai coulée sans respecter l'espacement des armatures s'est fissurée en moins de deux ans. On a dû tout casser et recommencer : 3 200 euros de perte sèche, sans compter les trois semaines de retard.

◤

Après des années de terrain, je peux vous dire une chose : le ferraillage n'est pas une option décorative. C'est le squelette du béton. Et si vous pensez que « du béton, c'est du béton, ça tient tout seul », vous risquez de le découvrir à vos dépens. Alors, regardons ce qui se cache derrière ce mot, et surtout ce que les vendeurs de matériaux ne vous disent pas toujours.

Pourquoi le ferraillage est indispensable au béton armé

Le béton, pris seul, excelle en compression. C'est-à-dire qu'il résiste très bien quand on le pousse. En revanche, il est fragile en traction : dès qu'on le tire ou qu'on le plie, il se fissure. Le rôle des armatures en acier est précisément de reprendre ces efforts de traction là où le béton serait trop faible.

J'ai mis du temps à comprendre cela. Mon premier chantier auto-construit, un petit abri de jardin, reposait sur une dalle en béton non ferraillée. Le résultat ? Une fissure au bout de huit mois, qui a continué à s'élargir pendant tout l'hiver. Je me souviens encore du bruit que ça faisait, ce craquement sourd quand on marchait dessus. Un spécialiste m'a alors expliqué que le sol s'était tassé de façon inégale et que la dalle, sans acier, n'avait aucun moyen de répartir la charge.

En clair, le béton est fort « en haut », l'acier est fort « en bas » — ce duo fait toute la différence. Le béton comprime, l'acier résiste à la traction, et l'ensemble devient un matériau composite. C'est le principe même du béton armé, inventé à la fin du XIXe siècle et resté depuis la base de presque toutes les constructions.

Les types de ferraillage selon l'usage

Tous les ferraillages ne se ressemblent pas. Selon que vous coulez une dalle, une fondation, un poteau ou une semelle, vous utiliserez des produits et des dispositions différentes :

• Treillis soudé : des panneaux de fils d'acier soudés en quadrillage, utilisés surtout pour les dalles et les chapes ;

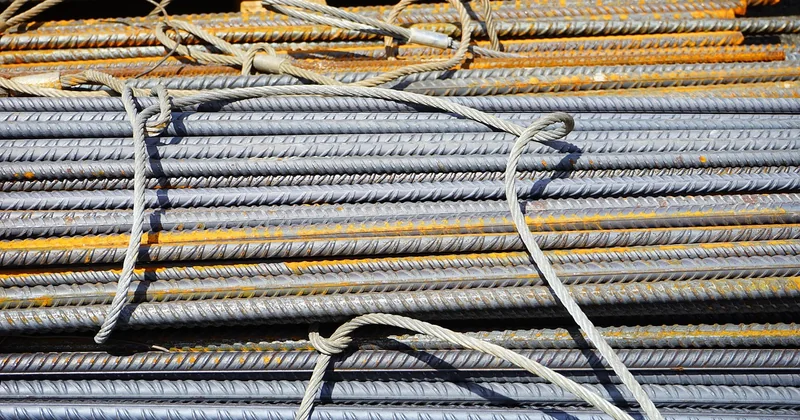

• Fers à béton : des barres d'acier à haute adhérence, disponibles en longueurs droites ou pliées ;
• Cadres et épingles : des armatures transversales qui ceinturent les barres longitudinales des poteaux et des poutres ;
• Chaînages : des armatures horizontales qui ceinturent les murs et répartissent les charges sur les ouvertures.

Ce choix de produit n'est pas anodin. Un treillis soudé pour une dalle ne remplacera jamais un cadre pour un poteau. J'ai vu un bricoleur utiliser des panneaux de treillis pour ferrailler un poteau de portail. Résultat : le poteau s'est incliné au bout de deux ans, car le treillis n'apportait pas la rigidité transversale suffisante. L'acier répond à des sollicitations mécaniques précises, et chaque produit est pensé pour un emploi.

Normes et classes d'acier : ce que les néophytes ignorent

Les normes européennes ne sont pas une invention de bureaucrates. Elles résultent de décennies d'essais de chargement et de retours d'expérience sur des ouvrages réels. La principale référence, l'Eurocode 2 (NF EN 1992-1-1), définit les règles de calcul des structures en béton armé en Europe. C'est sur cette base que les ingénieurs dimensionnent les sections d'acier.

Parmi les éléments que cette norme fixe, il y a la classe d'acier. Vous croiserez principalement deux nuances : B500A et B500B. Le « B » désigne le béton armé, le « 500 » indique la limite d'élasticité de 500 mégapascals (c'est-à-dire la contrainte à partir de laquelle l'acier commence à se déformer de façon permanente). La lettre finale fait référence à la ductilité, c'est-à-dire la capacité de l'acier à s'allonger avant rupture. La nuance B500B offre une ductilité supérieure, ce qui se révèle utile dans les zones sismiques ou pour les ouvrages soumis à des déformations importantes.

Lorsque je fournis des fers à béton pour mes chantiers, je vérifie toujours le marquage sur les barres : le sigle « B500B » doit y figurer, ainsi que le diamètre en millimètres. Un jour, un fournisseur m'a livré des barres sans aucun marquage. J'ai renvoyé la livraison. Les aciers conformes sont contrôlés en usine ; ceux qui ne portent pas de marquage présentent un risque réel de non-conformité, voire de contre-façon. Ne jamais transiger là-dessus.

Quel diamètre d'acier pour quelle fondation ?

Le diamètre des barres dépend de l'effort que devra reprendre la structure. Pour des fondations courantes de maison individuelle, on utilise souvent des barres de 8, 10, 12 ou 14 mm. Les semelles filantes (les fondations en bande sous les murs) sont couramment ferraillées avec des barres longitudinales de 10 ou 12 mm, espacées de 15 à 20 cm, et des cadres ou épingles transversales en 8 mm.

J'ai réalisé une fondation de 15x35 cm (15 cm de large, 35 cm de haut) pour une extension de garage il y a trois ans : 4 barres longitudinales de 10 mm en bas du béton (2 en dessous, 2 en dessus), avec des cadres de 8 mm espacés de 25 cm. Ce ferroillage « classique » a été validé par un bureau d'études, et la fondation n'a pas bougé d'un millimètre depuis. À l'inverse, un ami qui a coulé sa fondation de 20x20 cm avec seulement 2 barres de 6 mm a vu des fissures apparaître dès le premier été.

La bonne nouvelle : pour les ouvrages courants, ces dispositions sont largement documentées par les fabricants et les DTU (documents techniques unifiés). La mauvaise : la tentation est grande de faire « moins d'acier que prévu » pour économiser. C'est, à mon avis, l'erreur la plus coûteuse qui existe dans le bâtiment.

Armatures longitudinales et transversales : deux fonctions distinctes

On parle souvent de « ferraillage » sans préciser que celui-ci se décompose en deux familles d'armatures : les armatures longitudinales et les armatures transversales. Elles ne travaillent pas de la même façon et aucune ne peut remplacer l'autre.

Les armatures longitudinales sont celles qui suivent l'axe de la pièce (poutre, poteau, semelle). Elles reprennent la flexion et la traction le long de l'élément. Les armatures transversales, quant à elles, sont disposées en travers (cadres, épingles, étriers). Leur rôle, souvent sous-estimé, est de contenir les armatures longitudinales et d'empêcher le flambement de celles-ci sous compression. Elles participent aussi à la résistance à l'effort tranchant, ce qu'on néglige au détriment de la sécurité.

Un exemple concret : le ferraillage d'un poteau de 20x20 cm, très courant dans les maisons individuelles. Le plan d'armatures prévoit typiquement 4 barres longitudinales de 12 mm de diamètre (une dans chaque angle) et des cadres de 6 ou 8 mm, espacés de 15 à 20 cm. Sans ces cadres, les barres longitudinales, même parfaitement verticales, flamberaient sous charge. Imaginez un poteau qui se cambre au milieu sous la charge d'un étage : c'est exactement ce qui se passe quand on supprime les cadres.

Pourquoi les cadres sont plus importants qu'on ne le croit

J'ai eu une discussion animée avec un maçon sur un chantier, il y a quelques années. Il estimait que les cadres étaient « du gaspillage d'acier » et qu'on pouvait les espacer tous les 50 cm au lieu de 20. Je lui ai montré une photo d'un poteau endommagé par un séisme, où les barres longitudinales avaient « flambé » entre deux cadres trop espacés. Il a fini par accepter. La norme impose d'ailleurs un espacement maximal des cadres, souvent de l'ordre de 15 à 20 cm dans les zones de fort effort, et ce n'est pas pour le plaisir des ingénieurs.

Ce détail illustre une réalité : le ferraillage ne se résume pas à « mettre des barres », il s'agit de les disposer correctement pour qu'elles travaillent ensemble. Un cadre trop espacé, c'est comme un ceinturage lâche : l'ensemble paraît tenir, mais un effort brutal le fera exploser.

Le calcul de la section d'acier minimale : une règle, pas une intuition

Le calcul du ferraillage repose sur des principes simples à énoncer et plus délicats à appliquer. La section d'acier minimale dans une dalle ou une fondation doit représenter une fraction de la section de béton, selon les efforts en jeu. Pour une dalle sur terre-plein, par exemple, on admet couramment un pourcentage minimal d'acier de l'ordre de 0,1 % de la section de béton dans chaque direction. Pour une semelle de fondation, les règles de l'Eurocode 2 imposent des sections minimales qui dépendent de la géométrie de la semelle et de la charge à reprendre.

Ce pourcentage n'est pas un chiffre sorti d'un chapeau. Il provient de l'équilibre entre la résistance du béton en traction et la capacité de l'acier à le « suturer » en cas de fissure. L'objectif est double : éviter une fissuration trop large (qui laisserait entrer l'humidité et corroderait l'acier) et garantir une ductilité minimale en cas de surcharge accidentelle. Si vous faites couler une dalle sans ferraillage, la moindre contraction thermique ou humidité différentielle peut provoquer des fissures de retrait.

D'ailleurs, même pour une petite dalle de 1,5 mètre de côté, je recommande toujours un treillis soudé de diamètre au moins 6 mm, maille 15x15 cm. Quand on voit le coût d'un tel panneau (moins de 10 euros), il est absurde de s'en passer. J'ai appliqué cette règle systématiquement depuis mon premier échec, et je n'ai plus jamais eu de dalles fissurées sur mes ouvrages.

L'enrobage : la protection invisible qui fait toute la vie de l'ouvrage

L'enrobage est l'épaisseur de béton qui sépare les armatures de la surface. Il joue un double rôle : protéger l'acier de la corrosion (et donc de la rouille) et assurer l'ancrage du béton autour de l'acier. Pour les fondations courantes en milieu non agressif, on prévoit couramment un enrobage de 3 à 5 cm. En milieu agressif (bords de mer, sols sulfatés), cette valeur augmente.

J'ai vu un mauvais ferraillage posé trop près de la surface : l'acier apparaissait après quelques mois, taché de rouille. Cette corrosion n'était pas seulement esthétique. En rouillant, l'acier augmente de volume et fait éclater le béton, créant des fissures qui accélèrent le phénomène. C'est une spirale destructrice.

Pour garantir l'enrobage, on utilise des caleuses (petites pièces en plastique ou en béton) à poser sous les armatures avant coulage. Un bon ferrailleur les place au rythme de toutes les 50 cm environ. Sans elles, le bétonnage « pousse » les barres vers le haut et l'enrobage devient insuffisant. Ne négligez jamais ce détail : il conditionne la durée de vie réelle de votre ouvrage.

La mise en œuvre pratique : pose, recouvrements, ancrages

Le ferraillage ne se limite pas au choix des barres et à leur disposition sur plan. La pose, les recouvrements et les ancrages doivent être réalisés avec soin. Un recouvrement, c'est la zone où deux barres d'acier se chevauchent pour assurer la continuité mécanique. La longueur de ce recouvrement dépend du diamètre des barres et de la qualité du béton ; elle est typiquement de 40 à 50 fois le diamètre de la barre. Pour une barre de 10 mm, cela donne un recouvrement de 40 à 50 cm.

Je me souviens d'un chantier où l'équipe avait recouvert des barres de 12 mm sur seulement 15 cm « pour gagner du temps ». Résultat : une fissure verticale est apparue exactement au niveau de ce recouvrement, trois semaines après le coulage. On avait tenté de minimiser le métal pour économiser, mais on avait créé un point faible majeur. La réparation a coûté plus cher que ce que l'on avait économisé.

Voici quelques règles que j'applique sur tous mes chantiers :

• Recouvrement minimal de 40 à 50 fois le diamètre pour les barres tendues ;
• Ancrage des barres dans les appuis (les extrémités qui reposent sur les murs ou les poteaux) avec des crochets d'extrémité de longueur adaptée ;
• Attaches des fils : les armatures doivent être liées ensemble avec du fil à ligaturer, et non simplement posées ;
• Respect de la distance entre les barres : un espacement inférieur à la granulométrie du béton (souvent 2 cm minimum) empêchera un bon enrobage.

La règle d'or, c'est de suivre le plan de coffrage, même s'il semble « surdimensionné ». Les ingénieurs appliquent des coefficients de sécurité qui intègrent les aléas de chantier. En réduisant les sections d'acier « pour économiser », vous prenez un risque entièrement à votre charge.

Les questions qu'on me pose le plus souvent sur le ferraillage

Quelle ferraillage pour un poteau de 20x20 ?

Pour un poteau de 20x20 cm, le ferraillage courant est de 4 barres longitudinales de 12 mm de diamètre (une dans chaque angle), ceinturées par des cadres de 6 mm espacés de 15 à 20 cm. Les cadres sont obligatoires pour éviter le flambement des barres longitudinales. Si votre poteau supporte des charges importantes (deux étages ou plus), il faudra renforcer la section d'acier ou passer à du 14 mm, selon le calcul de l'Eurocode 2.

Quelle différence entre treillis soudé et fers à béton ?

Le treillis soudé est un panneau pré-assemblé de fils d'acier soudés à angle droit, servant surtout aux dalles. Les fers à béton sont des barres longues, lisses ou à haute adhérence, qu'on coupe et plie selon les besoins. Le treillis est plus rapide à poser, mais moins souple pour les formes complexes. Les fers à béton offrent une liberté totale de disposition et sont indispensables pour les structures porteuses comme les poteaux et les poutres.

Quel ferraillage pour une semelle de fondation ?

Les semelles de fondation sont ferraillées selon des dispositions codifiées : des barres longitudinales parallèles à la semelle, et des barres transversales perpendiculaires, formant un quadrillage. Pour une semelle filante (sous un mur), on utilise souvent 4 barres longitudinales de 10 ou 12 mm, avec des épingles de 8 mm espacées de 25 cm. Pour une semelle isolée (sous un poteau), on dispose un quadrillage de barres de 10 ou 12 mm, espacées de 20 à 25 cm dans les deux directions.

Peut-on utiliser de l'acier recyclé pour le ferraillage ?

Oui, et c'est même la norme en Europe. La quasi-totalité des aciers pour béton armé produits aujourd'hui utilise une part importante de ferraille recyclée. Les caractéristiques mécaniques (limite d'élasticité, ductilité) sont contrôlées en usine, et les nuances B500A/B500B restent identiques, qu'elles soient issues de minerai ou de recyclage. Choisir un acier recyclé n'est donc pas un compromis technique, c'est simplement la production standard moderne.

Ce que je retiens après des années de chantier

Le ferraillage est souvent perçu comme une étape secondaire, voire une formalité. C'est l'inverse : c'est l'étape qui décide de la vie ou de la mort d'un ouvrage en béton. Une dalle sans acier fissurera, un poteau sans cadre flambera, un recouvrement trop court se rompra. Tous les ratios d'acier, les espacements et les nuances ont été établis sur la base d'essais sur ouvrages réels, pas pour compliquer la vie des constructeurs.

Si je devais résumer ma philosophie en une phrase : mieux vaut un ferraillage « surdimensionné » de 10 % qu'un calcul juste qui se transforme en désastre au premier retrait du béton. La marge de sécurité ne se voit pas, mais elle se paie par la tranquillité d'esprit pendant des décennies.

La prochaine fois que vous verrez un chantier de béton armé, regardez les armatures avant le coulage. Comparez les espacements, observez les cadres, regardez les recouvrements. Vous y verrez le langage silencieux de la résistance. Et si un doute subsiste, demandez l'avis d'un ingénieur : son plan vous coûtera quelques centaines d'euros, tandis qu'une fondation refaite vous en coûtera des milliers. Je le sais, je suis passé par là.
